Sterownik wagi WGJ-8

Sterownik wagi WGJ-8.

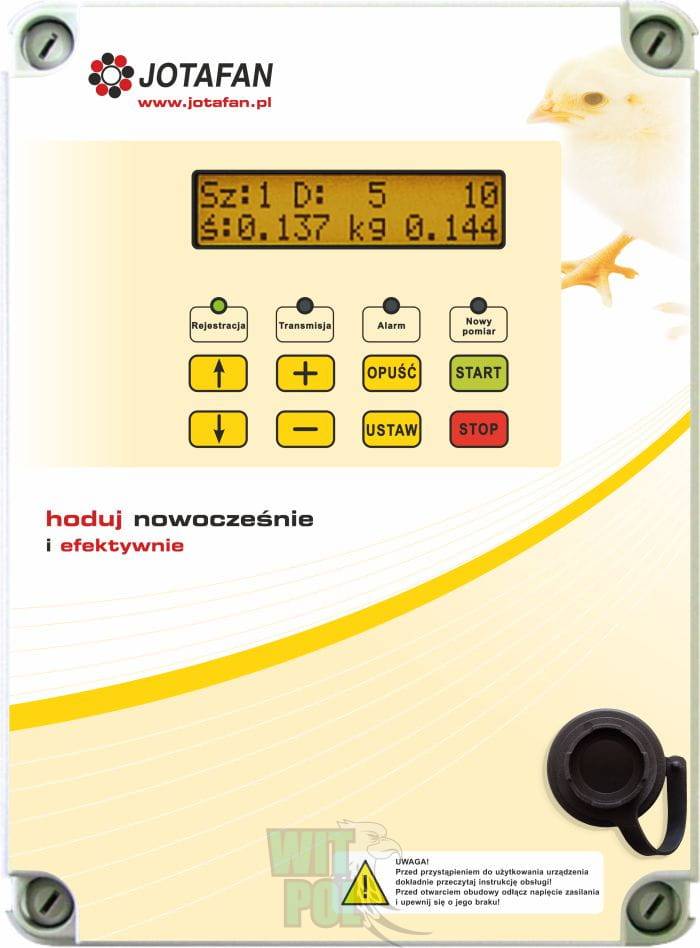

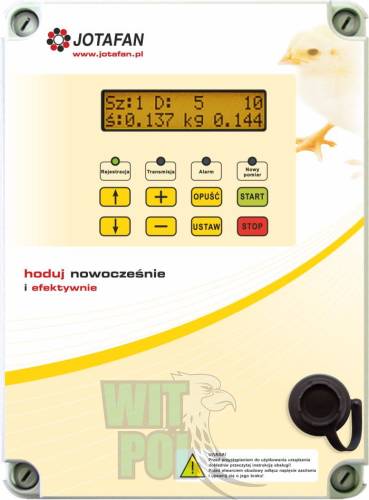

Zadaniem systemu automatycznego ważenia drobiu jest nieprzerwana kontrola przyrostów masy ciała drobiu. Produkowany przez firmę JOTA s.c. system automatycznego ważenia drobiu JOTAFAN WGJ-8 składa się z umieszczonych w kurniku szalek połączonych ze sterownikiem-rejestratorem oraz (opcjonalnie) z komputerem PC

Z jednym sterownikiem może pracować do szesnastu szalek, dane dostarczane przez każdą szalkę są zapamiętywane oddzielnie, także średnia oraz inne parametry statystyczne obliczane są niezależnie dla każdej z nich. Szalki można pogrupować w „stada”, dla których sterownik podaje średnią i pozostałe parametry statystyczne. Dzięki temu możliwe jest wykorzystanie jednego sterownika do obsługi np. kilku kurników brojlera lub niezależne prowadzenie stad w kurniku podzielonym na sektory, np. podczas odchowu stad reprodukcyjnych. Rejestracja stad jest w pełni niezależna – mogą one być w różnym wieku.

Zadaniem sterownika-rejestratora WGJ-8 jest komunikacja z szalkami – wysyłanie parametrów naważania, a przede wszystkim obliczanie i pokazywanie parametrów statystycznych takich jak: średnia, przyrost, wyrównanie i ruchliwość stada i innych użytecznych w procesie chowu danych. Na czytelnym, dużym wyświetlaczu można na bieżąco oglądać te parametry, a także tzw. „wagowy wiek stada” to jest wiek stada wyznaczony na podstawie wag: średniej o katalogowej na bieżącą godzinę chowu (rys.2). Obserwacja zmian wieku wagowego stada pozwala na szybkie wykrycie nieprawidłowości w procesie chowu.

W pamięci sterownika są zapisane krzywe wzorcowe dla podstawowych stad kurzych (brojler i rodzicielskie): ROSS-308, COBB-500 i HUBBARD F-15 oraz FLEX, a także dla indyków: rasy BIG-6 i BIG-9

Bezpośrednio na ekranie sterownika WGJ-8 (zmiana zawartości ekranu odbywa się przyciskami „strzałka w górę”, „strzałka w dół”) są dostępne między innymi następujące dane (niezależnie dla poszczególnych szalek albo dla „stad”):

• dzień wieku stada (kalendarzowy),
• liczba ważeń w tym dniu,
• średnia za okres obliczenia statystyki (system pracuje ciągle, ale parametry mogą być obliczane w wybranym przedziale czasu – dla brojlera np. za ostatnie 8 godzin dnia),
• przyrost,
• „średnia prognozowana” przewidująca wagę na następne dni chowu na podstawie trendów wzrostowych w dniach poprzednich,
• wyrównanie,
• ruchliwość stada (jako liczba ważeń na godzinę).

Pozostałe parametry statystyczne za wszystkie dni chowu rejestrowanych stad, z podziałem na płeć, między innymi takie jak:

• wartości: minimalna i maksymalna,
• odchylenie standardowe,
• zmienność CV

są dostępne w menu „Analiza statystyczna”.

Łatwe i intuicyjne poruszanie się po menu sterownika pozwala na szybki i bezproblemowy przegląd poszczególnych parametrów, a także, bez zagłębiania się w dalsze poziomy menu – przegląd średnich i przyrostów we wszystkich dniach chowu.

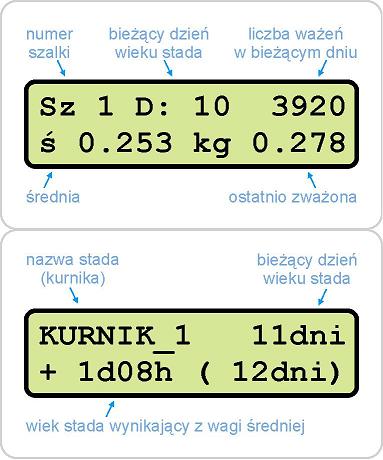

Rys. 2

u góry: widok głównego ekranu sterownika WGJ-8; wyświetlane tu informacje pozwalają na szybką, ogólną ocenę zachowania stada: jego ruchliwości oraz wagi średniej,

u dołu: ekran porównania wieku stada wynikającego ze średniej wagi rzeczywistej i wzorcowej. Dzięki tym informacjom można ocenić, czy stado rozwija się prawidłowo (jeżeli obserwujemy zmniejszanie się wieku stada wynikającego z wagi średniej – jest to sygnał, że należy zwrócić na nie uwagę – być może jest to początek choroby, problem żywieniowy, lub niewłaściwy mikroklimat).

Sterownik WGJ-8 zapisuje w wewnętrznej pamięci każde ważenie indywidualnie wraz z datą i godziną – podłączeniu komputera PC i wykorzystaniu programu WGJ-8C można przeprowadzić szczegółową analizę danych oraz przygotować raporty w postaci tabel z danymi liczbowymi lub wykresów.

Sterownik jest przystosowany do rejestracji ważeń przez 1000 dni (przy dołączeniu 16 szalek i liczbie ważeń do 5000 na dobę na każdej z nich).

W systemie automatycznego ważenia drobiu WGJ-8 występują 3 rodzaje szalek:

• szalka wisząca WGJ−W – zakres pomiarowy od 30 g do 32 kg, rozdzielczość 1 g, najlepiej sprawdzająca się przy ważeniu kur i indyczek
• szalka podestowa WGJ−P – zakres pomiarowy od 30 g do 32 kg, rozdzielczość 1 g, dla indorów
• szalka wolnostojąca WGJ−1 – zakres pomiarowy od 30 g do 5 kg, rozdzielczość 1 g. Dla ptaków lekkich (przepiórki, itp.)

Do jednego sterownika WGJ-8 mogą być podłączone jednocześnie różne typy szalek.

Sterownik WGJ-8 jest wyposażony w przekaźnikowe wyjście alarmowe. Wyprowadzone są zestyki COM, NO, NC przekaźnika, umożliwiające podłączenie do większości systemów alarmowych. Wykrywane są następujące sytuacje alarmowe:

• zaburzenia procesu chowu: zbyt mała ruchliwość, zbyt niskie wyrównanie, zmiana proporcji pomiędzy lżejszymi i cięższymi od wagi wzorcowej
• brak zasilania,
• brak komunikacji sterownika z szalkami,
• uszkodzenie toru pomiarowego szalki ważącej,
• uszkodzenia newralgicznych elementów sterownika.

Urządzenie wyposażone jest także w interfejsy: USB i RS−485 umożliwiające dołączenie komputera klasy PC w celu zdalnego zarządzania systemem wag oraz odczytu zgromadzonych danych i poddaniu ich bardziej szczegółowej analizie.

NOWOŚĆ! Sterownik WGJ-8 można także wyposażyć w moduł Ethernet albo WiFi pozwalający na dołączenie go (za pośrednictwem routera przewodowego lub bezprzewodowego) do sieci Internet lub na bezprzewodową transmisję danych pomiędzy kurnikami i biurem, czy pomieszczeniem socjalnym. Dzięki takiemu rozwiązaniu w szybki i łatwy sposób można połączyć w sieć wszystkie sterowniki na fermie i obsługiwać je zdalnie. W naszej ofercie posiadamy kilka typów anten do instalacji WiFi, świadczymy również usługi konfiguracyjne i uruchomieniowe.

Dane techniczne pulpitu WGJ−8
