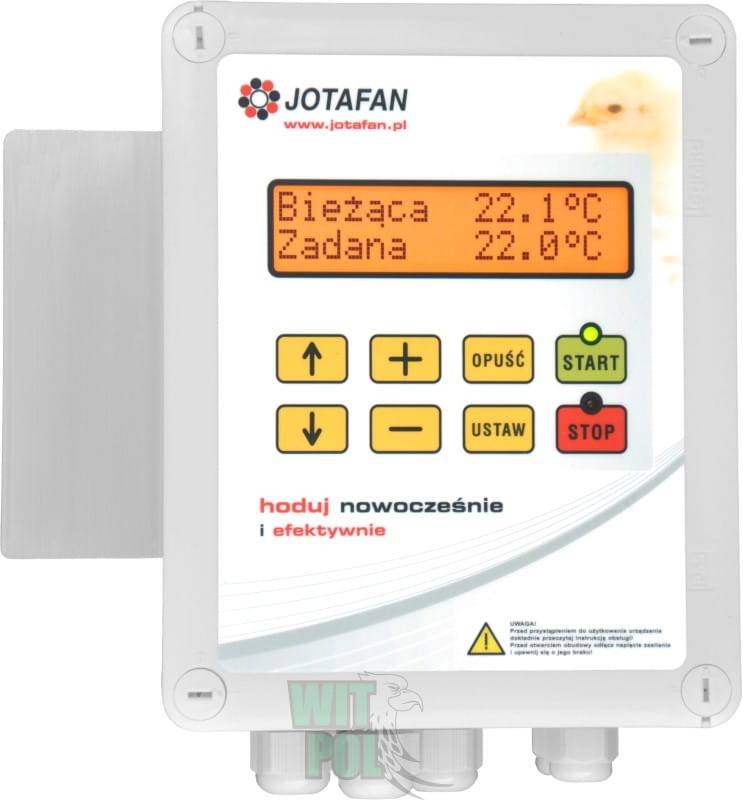

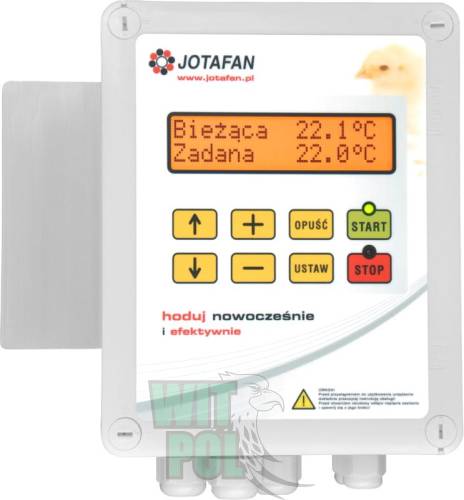

Regulator TERMISTAT-6-2S-LCD

Regulator TERMISTAT−6−2S−LCD jest urządzeniem elektronicznym służącym do utrzymywania temperatury w pomieszczeniu na stałym, zadanym poziomie poprzez niezależne sterowanie urządzeniami schładzającymi i nagrzewającymi. Pierwsza sekcja umożliwia płynną regulację mocy jednofazowymi silnikami indukcyjnymi wentylatorów o sumarycznym prądzie nie przekraczającym 6A (silniki muszą być przystosowane do tego typu sterowania). Druga sekcja pracuje jako jednobiegunowy łącznik (regulacja typu „załącz/wyłącz”) i umożliwia załączanie i wyłączanie urządzenia schładzającego albo nagrzewającego (elektrycznego promiennika podczerwieni) za pomocą przekaźnika elektromechanicznego.

Tryb pracy każdej z sekcji (schładzanie albo nagrzewanie) oraz inne, krytyczne parametry regulacji są ustawiane za pomocą ośmiu mikroprzełączników umieszczonych wewnątrz obudowy regulatora. Pozostałe parametry (nastawy) są przechowywane w pamięci regulatora, ich doboru dokonuje się z klawiatury podczas pracy urządzenia. W celu łatwej i przyjaznej obsługi naszego regulatora wyposażyliśmy go w duży, czytelny wyświetlacz na którym wyświetlają się komunikaty słowne (w języku polskim), a także wygodną, ergonomiczną klawiaturę.

Pomiar temperatury odbywa się za pomocą cyfrowego czujnika połączonego z regulatorem czterożyłowym, ekranowanym kablem. Komunikacja pomiędzy regulatorem i czujnikiem jest dwukierunkowa, co zapewnia ciągłą kontrolę poprawności jego pracy. Maksymalna długość kabla: 100 metrów. Przy długości większej niż 2 metry konieczne jest zastosowanie kabla ekranowanego, którego ekran jest połączony z dodatkowym zaciskiem w regulatorze (oznaczonym EKR).

Regulator umożliwia współpracę z czterema czujnikami temperatury TEMP−201. Mogą one pracować w jednej z dwóch konfiguracji: wszystkie dołączone czujniki temperatury są czujnikami temperatury wewnętrznej lub jeden z nich jest czujnikiem temperatury zewnętrznej a pozostałe – wewnętrznej. Przy dołączeniu większej liczby czujników temperatury wewnętrznej algorytmy regulacji temperatury uwzględniają w obliczeniach średnią z ich wskazań jako temperaturę wewnętrzną obiektu.

Jeżeli jeden z czujników mierzy temperaturę zewnętrzną (i jest aktywny) i jej wartość będzie wyższa niż wartość nastawy „Temp. za wysoka” to alarm od przekroczenia górnego zakresu temperatury będzie zgłoszony po przekroczeniu wartości temperatury zewnętrznej.

Regulator TERMISTAT−6−2S−LCD został wyposażony w funkcję przewietrzania zapobiegającą nadmiernemu wychłodzeniu nadzorowanego pomieszczenia. Umożliwa ona podanie maksymalnego dopuszczalnego spadku temperatury w pomieszczeniu w stosunku do temperatury zadanej. Jeśli spadek temperatury będzie większy niż dopuszczalny to czas przewietrzania zostanie zredukowany do minimum (10 sekund), zaś przy mniejszym spadku temperatury czas przewietrzania zostanie skrócony proporcjonalnie.

Regulator obsługuje również niektóre nieprawidłowe sytuacje podczas pracy, został wyposażony w przekaźnikowe wyjście alarmowe. Wyprowadzone są trzy zestyki przekaźnika: normalnie otwarty (NO), normalnie zamknięty (NC) oraz wspólny (COM). Stan alarmowy stanowi położenie spoczynkowe przekaźnika, co umożliwia między innymi wygenerowanie alarmu w wypadku wyłączenia zasilania regulatora. Ponadto alarm jest również uaktywniany w następujących sytuacjach:

• wykrycie uszkodzenia toru pomiaru temperatury,
• przekroczenie zaprogramowanych granicznych wartości temperatury,
• zatrzymanie procesu regulacji,
• wykrycie nieprawidłowości w pracy regulatora (np. awaria pamięci wewnętrznej)
