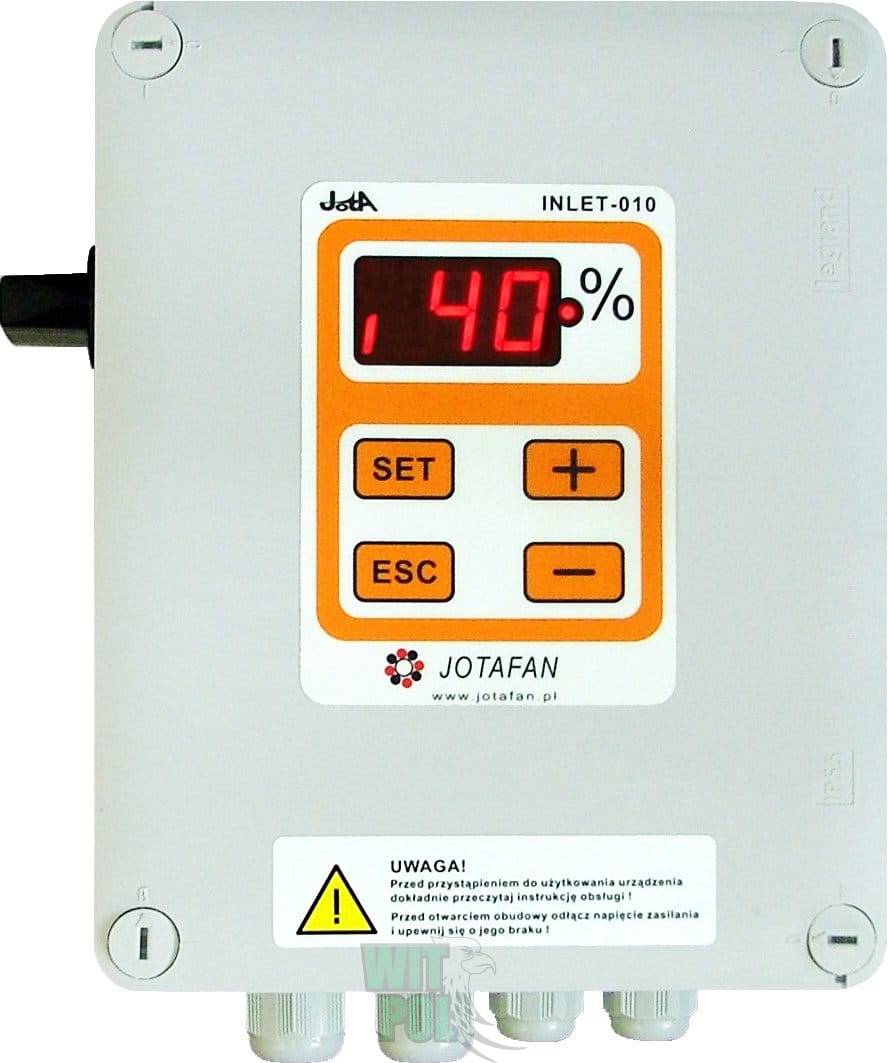

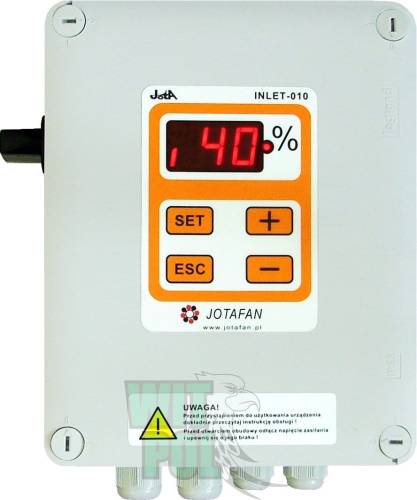

Moduł INLET-010

Moduł INLET-010 jest łącznikiem elektronicznym przeznaczonym między innymi dla serwomotoru do otwierania i zamykania okien uchylnych. Poziom otwarcia okien może być zadawany na dwa różne sposoby:
napięciem analogowym z zakresu od 0V do 10V (uchylenie okien jest proporcjonalne do wielkości napięcia na zaciskach wejściowych)
poprzez interfejs RS−485 do współpracy m.in. z regulatorami systemu JOTAFAN (poziom otwarcia okien jest ustalany przez regulator nadrzędny i przesyłany do modułu INLET-010), równocześnie do jednego regulatora nadrzędnego może być podłączonych do czterech modułów INLET-010.

Bieżący poziom otwarcia okien jest odczytywany z potencjometru serwomotoru i wyrażany jest w procentach (0% – zamknięcie, 100% – całkowite otwarcie). Możliwe jest także ustalanie położenia na podstawie sygnałów z wyłączników krańcowych (zamknięcie i całkowite otwarcie okien), położenia pośrednie są obliczane na podstawie czasu pracy silnika serwomotoru.

Urządzenie posiada zestaw nastaw w celu łatwego dostosowania do współpracy z różnymi regulatorami nadrzędnymi (zadającymi poziom otwarcia okien) oraz potencjometrami serwomotorów. Między innymi można:

• zapamiętać pozycję potencjometru serwomotoru dla zamknięcia okien
• zapamiętać pozycję potencjometru serwomotoru dla całkowitego otwarcia okien
• ustawić histerezę, tzn. wartość o jaką musi się różnić zadany poziom otwarcia od bieżącego położenia aby załączyć silnik serwomotoru
• ustawić filtrację zmian napięcia na wejściu 0..10V, tzn. czas przez który jest mierzone i uśredniane napięcie na zaciskach IN0-IN10
• ustawić wartość napięcia zadanego, dla którego moduł ustawi całkowite otwarcie okien
• ustawić wartość napięcia zadanego, dla którego moduł INLET-010 zamknie okna

Maksymalny prąd obciążenia wyjścia dla serwomotoru wynosi 1,5A (∼230V, 50Hz). Moduł INLET-010 jest zabezpieczony bezpiecznikiem aparatowym topikowym 1,6A o zdolności łączeniowej co najmniej 1500A (wkładka ceramiczna).

W urządzeniu zastosowano ręczny przełącznik serwomotoru umieszczony na zewnątrz, z boku obudowy, umożliwiający ręczne sterowanie pracą serwomotoru (przełącznik umożliwia pracę ręczną, automatyczną lub wyłączenie zasilania serwomotoru).
